通電検査システム

ty-vision

実際に基板に電気を通して導通抵抗及び絶縁抵抗の検査を行います。
基板検査工程において「必要不可欠」な検査です。

検査項目例

  • オープン
  • ショート
  • マイクロオープン
  • マイクロショート

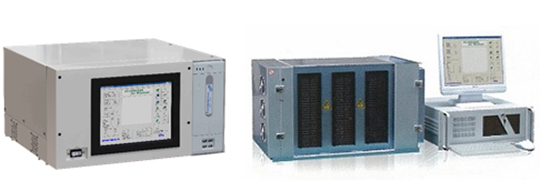

通電テスターType E

Model EC(M) Model E6(M)
TY-CHECKERシリーズの根幹をなすテスター

高速・高精度検査テスター。ポイント数に応じて幅広いラインナップを展開。

通電テスターType E Model EC(M) Model E6(M)
モデルEC(M)E4(M)E6(M)
検査項目導通検査2端子法及び4端子法(ミリオーム検査) / 絶縁検査
検査ポイント2,048P4,096P6,144P
検査
電圧
導通DC50V~200V
絶縁DC10V~250V
判別
抵抗値
導通2端子1Ω~100KΩ
4端子0.01Ω~100KΩ (1mΩオプション)
絶縁500KΩ~100MΩ
装置サイズ (mm)EC(M): 504(W)×452(D)×284(H)
オプション手動システム及び自動システムに接続可能

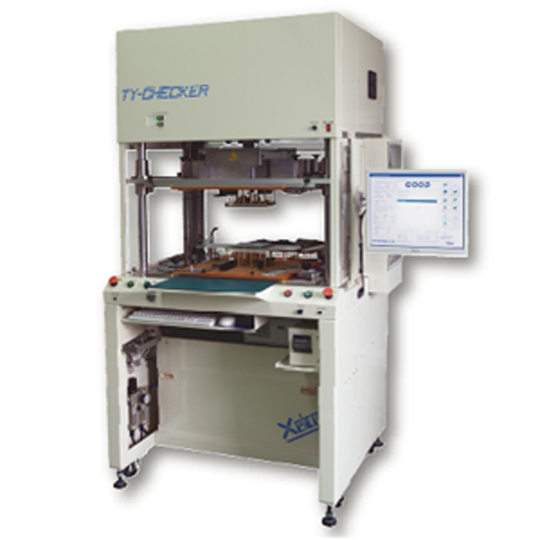

手動通電検査装置 Type P

Model P40
目的に合わせて選べる、手動プレスシステム

お客様の基板サイズやポイント数に応じて様々なモデルをご用意。シンプルでコンパクト、使い勝手には定評があります。

手動通電検査装置 Type P Model P40
モデルP05P06P20P40
基板サイズ (mm)~370×270~620×300~550×340~600×450
検査ポイント2,048P2,048P4,096P12,288P
測定ユニットTY-CHECKER TYPE E
検査対象リジッド基板、リジッドフレキシブル基板、FPC、HDI、等
オプションLED出力
操作方法タッチパネル・操作ボタン
電源AC200 / 208 / 220 / 230V ±10% 三相 50/60 Hz 30A
装置サイズ (mm)P40 : 1548(W)×1250(D)×2015(H)
(コントロールパネル部を含む)

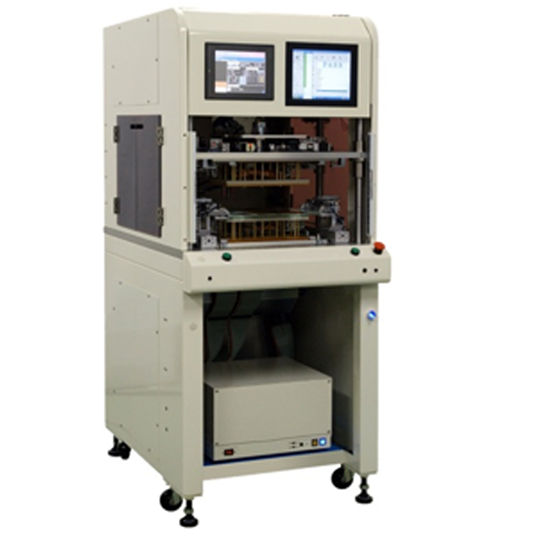

FPC対応通電検査装置 DS Series

Model DS100
FPCメーカーによる、FPCのための通電検査装置

効率的なステップ搬送と反転機能を搭載したFPC対応通電検査装置。テンションをかけない独自搬送方式で異形や補強板付FPCにも対応可能。
高精度自動学習アライメント方式で高い直行率を実現。治具交換もワンタッチ!

FPC向け通電検査装置 DS Series Model DS100
モデルDS100DS202DS203DS301
基板サイズ (mm)~250×270~260×360~305×510~610×270
検査ポイント2,048P4,096P6,144P4,096P
測定ユニットTY-CHECKER TYPE E
検査項目導通検査2端子法及び4端子法(ミリオーム検査) / 絶縁検査
データ入力ネットリストからダウンロード / 良品から吸い上げ
結果出力NG / 抵抗値表示
操作方法タッチパネル・操作ボタン
電源AC200~220V ±10% 単相 50/60 Hz 15A 以下
装置サイズ (mm)DS100:700(W)×1000(D)×1670(H)
DS202:700(W)×1200(D)×1740(H)

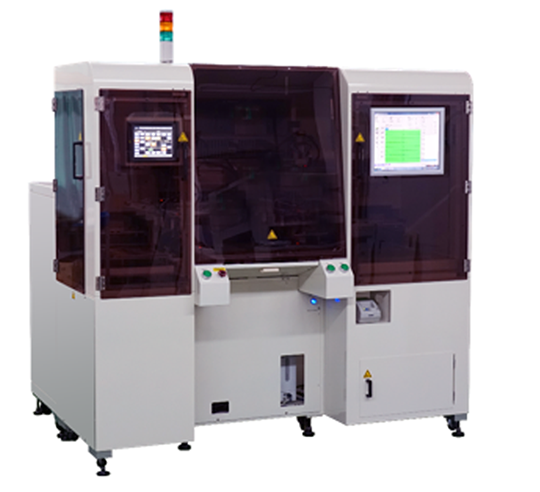

Model DS202AT
FPCのための通電検査機シリーズから、自動機登場

FPC対応通電検査装置「DSシリーズ」から登場した全自動モデル。効率化された搬送システムで検査にかかる時間を極限まで削減。投入からNGマーキング、良品/不良品の振り分けまでこれ1台でOKの多機能モデルです。

FPC向け通電検査装置 DS Series Model DS201AT
モデルDS202ATDS203AT
基板サイズ (mm)~260×360~305×510
検査ポイント4,096P6,144P
測定ユニットTY-CHECKER TYPE E
検査項目導通検査2端子法及び4端子法(mΩ検査) / 絶縁検査
データ入力ネットリストからダウンロード / 良品より吸い上げ
結果出力NG / 抵抗値表示
操作方法タッチパネル・操作パネル
電源AC200~220V ±10% 単相 50/60Hz 20A 以下
装置サイズ (mm)DS203AT:1985(W)×1580(D)×1790(H)

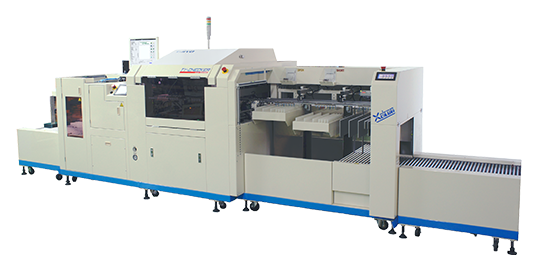

全自動通電検査装置 DG Series

Model DG430MW
多種多様な量産検査に、全自動の通電検査機

高速検査、高速メカタクトを実現した全自動通電検査装置「DGシリーズ」。検査ポイント数は注文時に選択可能で、協栄システム(株)の44治具が使用できます。

全自動通電検査装置 DG Series Model DG430
モデルDG430MW
基板サイズ (mm)60×50~330×400
検査ポイント12,800P
測定ユニットTY-CHECKER TYPE E
基板厚み (mm)0.2~2.0
検査項目導通検査2端子法及び4端子法(オプション) / 絶縁検査
基本構成供給部/検査部/仕分部
オプションローダー、アンローダー
電源AC200V or 220V ±10% 三相 50/60 Hz 30A 以下
装置サイズ (mm)3529(W)×1400(D)×1410(H)
